W88优德官网分享：MBD规范及标准建设

随着产品三维设计的普及和软件功效的完善，各大制造业企业在设计、工艺、制造各环节也爆发了基于MBD的迫切需求。为资助各人更好的认识MBD，W88优德官网四方连续多周为各人连分享关于MBD相关文章，前两周我们聊了“基于MBD的产品模型界说”和“MBD为古板企业带来的新机缘”，本期我们将继续深入了解MBD的规范及标准建设。

W88优德官网四方作为海内领先的智能制造整体解决计划效劳供应商及智能制造领域的高新技术企业，致力于成为一流的、能为工业企业和政府提供自动化、数字化、智能化产品及整体解决计划宁静台。公司能为宽大工业企业、政府提供自动化控制、电气传动及智能制造主营业务解决计划，并提供集系统集成、数字化工厂项目实施、智能制造立异中心及孵化器建设和智能制造集群整体解决计划。同时，公司销售西门子工业软、硬件产品，形成了集销售、维修、效劳及OEM客户和生产流程型客户解决计划为一体的综合性业务和效劳。

由于三维情况下是立体的，角度、位置的体现更为富厚，实体与实体的关联体现更为直观和庞大，MBD要求对修订、注释、部件表、测试要求、质料说明、工艺等等非几何信息进行更详尽的描述、更严格的控制和自动处理，罢了有标准无法满足，需要研究制订新的标准规范。

自20世纪90年代起，德、美、日、英、法等国已开始相关标准的研究，并公布了一批标准。其中美国的有ASME Y14.41-2003；德国的有DIN 32869-1998、DIN 32869-2-2002、DIN 32869-3-2002；日本的有JIS B3402-2000、JIS B3401-1993、JIS X0024-1998；英国的有BS DD 194-1990、KIT 26-2000；法国的有NF C03-257-1999。国际标准化组织第十技术委员会制定了ISO/DIS 16792数字化产品界说数据准则。我国参照ISO/DIS 16792标准，结合海内制造业的现状制定了GB/T 24734-2009标准。该标准明确了产品界说数据集所应包括的内容、规范了对设计模型的要求、界说了尺寸公差体现规则，划定了基准应用方面的要求。企业在实际应用历程中，还需针对所属行业特点，在GB/T 24734-2009基础上制订切合自身要求的MBD标准与应用规范。

MBD应用标准是实现产品数据集成、交换、共享的前提和基础，是规范和指导MBD应用有序开展的技术依据，是买通数字化设计、工艺、制造的技术包管，是项目结果固化和推广的桥梁。建立切合要求的MBD的标准化体系，以提高设计、工艺、剖析验证以及制造当中使用三维模型的正确性，建立起满足要求的三维数字化样机，并进行三维数字化妆配，为后续的应用打下良好的基础。

在数字化产品界说方面已有GB/T 24734《技术产品文件数字化产品界说数据通则》等指导性标准，可是在企业三维工程化的应用历程中，必须凭据软件类型和企业流程制定相关企标完善产品基于三维的应用标准。

在MBD体系中，数据集以三维模型为焦点，集成了完整的产品数字化界说信息，它包括设计、工艺、制造、检验等各部分的信息，在数据治理系统和研制治理体系的控制下，加入研制的人员配合在一个未完成的产品模型上协同事情，如何包管设计效率及产品质量？因此需对设计、工艺、仿真、工装、制造、检测以及协同各个环节制定MBD标准规范。?
MBD标准与规范体系是MBD平台的基础，是实现三维数字化产品界说的前提，是形成三维数字化制造技术体系的有力包管。它的建立将确保数据的规范创立以及数据能在下游有效的使用，上游数据修改也将快速地影响到下游的数据改变。

? W88优德官网分享：MBD规范及标准建设

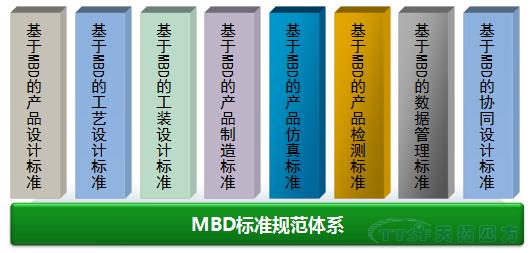

图 1 三维工程化标准体系结构

1) 基于MBD产品设计标准

产品设计标准主要针对产品设计模型、数字样机、属性、三维标注，凭据设计软件系统的特点进行标准规范的制定。

? W88优德官网分享：MBD规范及标准建设

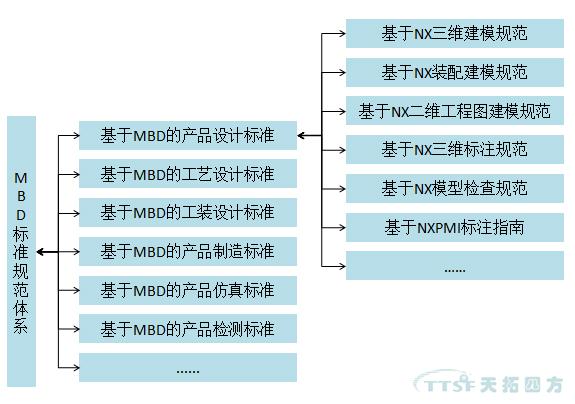

图 2 ?MBD设计标准

以下为《基于NX三维标注规范》示例说明：

?? W88优德官网分享：MBD规范及标准建设

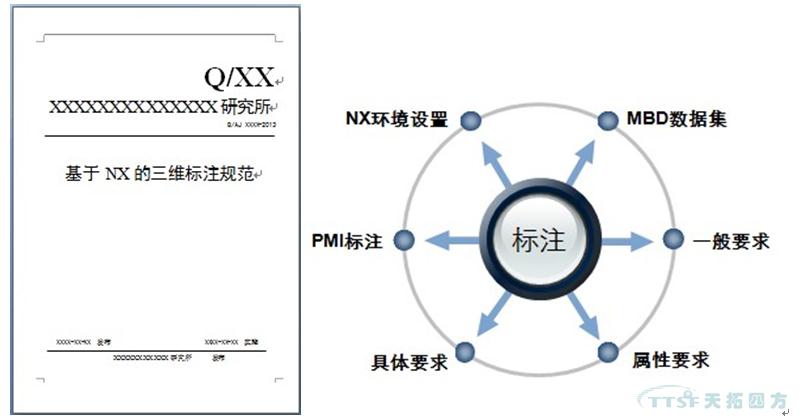

图 3 ?MBD三维标注规范

MBD模型应包括设计模型、标注、属性等信息，提供完整的产品界说，作为产品制造和检验的依据，其组成如下所示。

? W88优德官网分享：MBD规范及标准建设

图 4模型内容组成

MBD模型三维标注要求：

模型三维标注信息的安排、组织与显示应切合以下划定：

a)所有标注信息应在NX PMI�？榻�；

b)标注信息以视图方法和组进行分类和组织；

c)标注信息应注在相应的标注平面上(视图平面)标注信息应在视图、剖视图基础上爆发；

d)标注信息应尽可能分类标注，视图的设计应考虑转二维图的需要；

e)标注信息在非默认视图中标注；

f)标注信息应尽可能以较少视图进行表达；

g)模型视图应以适合窗口显示的方法进行生存与提交；

h)如需通过差别角度与缩放倍率显示模型视图，应通过“Cameras”方法生成摄像视图；

i)更终提交的模型中，应保存模板文件中预设置的视图和组；

j)辅助几何优先使用PM工�？榈摹霸霾辜负翁濉泵钌�。

标注信息的组织：

通过视图与组两种方法交互配合表达信息。视图树界说如下图所示：

? W88优德官网分享：MBD规范及标准建设

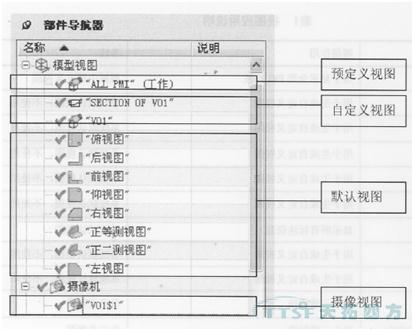

图 5 视图树界说

所有视图均应具有标识。NX模板文件中包括4个预界说模型视图和8个系统默认模型视图，用户可凭据需要添加相应视图。?

2) 基于MBD的产品工艺标准

主要针对设计模型与工艺模型之间、工艺BOM组织、设备资源的组织与挪用、工艺审查、工艺设计、工艺更改、工艺流程审批等标准规范的制定。针对装配工艺，则有装配工位、装配流程、三维工艺指令设计标准规范等。

? W88优德官网分享：MBD规范及标准建设

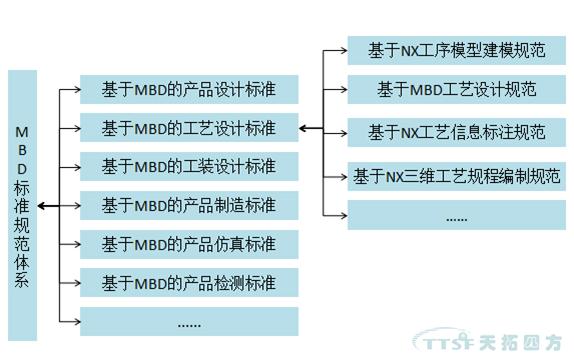

图 6 MBD工艺设计标准

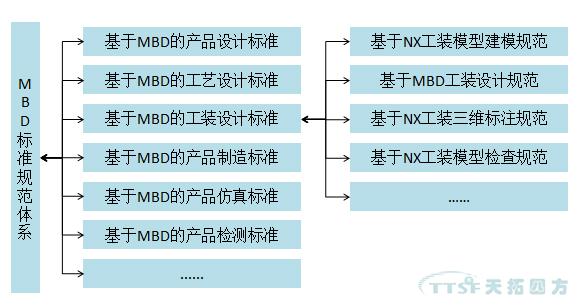

3) 基于MBD的工装设计标准：

主要针对：工装设计、工艺审查、工装制造、工装组合等标准规范的制定。

? W88优德官网分享：MBD规范及标准建设
